Бронеплиты для щековых дробилок

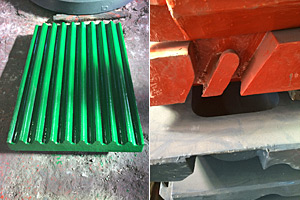

Принцип работы щековой дробилки – раздавливание поступающего материала с помощью двух поверхностей - подвижной и неподвижной щеки. Поверхности щёк оснащены съемными плитами.

Плита является основной рабочей поверхностью оборудования. Основная нагрузка при работе ложится именно на нее. Поэтому плиты быстро изнашиваются и требуют регулярной замены. Для того, чтобы избежать незапланированного простоя техники, дробящие плиты нужно закупать своевременно и в необходимом количестве.

Компания «Юниверсал Восток» поставляет для российских и импортных щековых дробилок:

плиты дробящие подвижные;
плиты дробящие неподвижные;
боковые клинья;
крепеж;
запчасти.

Опытные данные показали, что плита UG-WR (Корея) в среднем выдерживает 140 000 м3 на породе антрацит и 70 000 м3 на диабазе. Средний срок службы при регулярном использовании на породе 7-ой категории абразивности (по методу Л. И. Барона и А. В. Кузнецова) составляет 4 месяцев.

Плиты Nakayama

Фото	Модель	Модель	Название	Bec, кг
	SW181113	Nakayama RC 4228	SWING JAW PLATE	320
	FP181113	Nakayama RC 4228	FIXED JAW PLATE	1150

Плиты Komatsu

Фото	Модель	Модель	Описание	Номер запчасти	Вес, кг
1	komatsu BR300	FP-00030	Fixed Plate	KHJC-62401-1	670
2	komatsu BR300	SW -00030	Swing Plate	KHJC-62402-1	750
3	komatsu BR300	PL-LH-00030	PLATE,CHEEK L.H.	KHJC-62403-2	148
4	komatsu BR300	PL-RH-00030	PLATE,CHEEK R.H.	KHJC-62403-1	148
	komatsu BR350	FP -00035	fixed plate	8242-70-5083	900,0
	komatsu BR350	SW -00035	Swing plate	8242-70-5370	700,0
	komatsu BR350	L-L -00035	cheek plate(L)	8242-70-5120	60,0
	komatsu BR350	R-L -00035	cheek plate(R)	8242-70-5130	60,0
	komatsu BR350	L-UP -00035	cheek plate(L)	8242-70-5090	90,0
	komatsu BR350	R-UP -00035	cheek plate(R)	8242-70-5110	90,0
	komatsu BR380	«L-H -00138U»	PLATE ABOVE, CHEEK L.H	8240-70-5111	75
	komatsu BR380	«L-H -00138L»	PLATE UNDER , CHEEK L.H	8240-70-5131	40
	komatsu BR380	«R-H -00138U»	PLATE ABOVE, CHEEK R.H	8240-70-5121	75
	komatsu BR380	«R-H -00138L»	PLATE UNDER , CHEEK R.H	8240-70-5141	40
	komatsu BR380	«SW -00138»	PLATE, SWING	8240-70-5071	730
	komatsu BR380	«FP -00138»	PLATE,FIXED	8240-70-5051	890
17	komatsu BR550	«L-H -00155U»	PLATE, SWING	8295-70-5270	1400
18	komatsu BR550	«L-H -00155L»	PLATE,FIXED	8295-70-5230	1120
19	komatsu BR550	«R-H -00155U»	PLATE ABOVE, CHEEK L.H	8295-70-5111	110
20	komatsu BR550	«R-H -00155L»	PLATE UNDER , CHEEK L.H	8295-70-5131	75
21	komatsu BR550	«SW -00155»	PLATE ABOVE, CHEEK R.H	8295-70-5121	110
22	komatsu BR550	«FP -00155»	PLATE UNDER , CHEEK R.H	8295-70-5141	75

Крепёж для плит Komatsu

Фото	Модель	Номер детали	Название
Фото	Модель	Номер детали	Название
	BR350 JG-1	8242-70-5190	BOLT, NUT(2)CHEEK PLATE
	BR350 JG-1	8242-70-5270	WASHER, CHEEK PLATE
	BR350 JG-1	01580-12419	NUT, CHEEK PLATE
	BR350 JG-1	8242-70-5380	COVER, SWING PLATE
	BR350 JG-1	8242-70-5281	BOLT, SWING PLATE
	BR350 JG-1	8242-70-5171	SPRING, SWING PLATE
	BR350 JG-1	8242-70-5272	WASHER, SWING PLATE
	BR350 JG-1	01580-12419	NUT, SWING PLATE
	BR350 JG-1	8242-70-5321	WEDGE, SWING PLATE
	BR350 JG-1	8242-70-5141	BOLT,NUT(2) FIXED PLATE
	BR350 JG-1	8242-70-5171	SPRING, FIXED PLATE
	BR350 JG-1	8242-70-5272	WASHER, FIXED PLATE
	BR350 JG-1	01580-12419	NUT, FIXED PLATE
	BR350 JG-1	8242-70-5162	WEDGE, FIXED PLATE
	BR380	8240-70-5691	BOLT CHEEK PLATE
	BR380	01644-12408	WASHER CHEEK PLATE
	BR380	01580-12419	NAT CHEEK PLATE
	BR380	8240-70-5491	BOLT FIXED PLATE
	BR380	8240-70-7231	BOLT SWING PLATE
	BR380	01580-12419	NUT SWING PLATE
	BR380	8240-70-5710	SPRING
	BR380	8240-70-9140	GUIDE SWING PLATE
	BR380	01643-32460	WASHER SWING PLATE
	BR380	8240-70-5083	WEDGE for PLATE,SWING
	BR380	8240-70-5791	WEDGE for PLATE,FIXED
	BR380	01010-81680	BOLT PROTECTOR
	BR380	01643-31645	WASHER PROTECTOR
	BR380	8240-70-5091	PROTECTOR
